Направляющие кольца F03

F03
Направляющее кольцо Г-образное поршневое. Может использоваться комбинировано как защитное кольца. Изготавливается как с разрезом так и без.

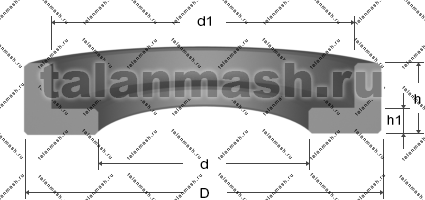

Укажите размеры на чертеже в мм в желтых полях ввода
d D h h1 d1
d, D, d1, h и h1 - размеры изделия (мм.).
+ скидки
  • постоянным покупателям
  • оптовикам
  • дилерам

Как заказать

- +
Рассчитать цену

Манжета F03 97x95x5 T-Pur1 T-Rubber1

В корзину Товар имеется в наличии на складе
  • Срок изготовления
    2-3 дня
  • Экспресс доставка
    1-3 дня

Как зависит цена от кол-ва заказанных изделий

1 шт. 0i за 1 шт. В корзину
10 шт. 0i за 1 шт. В корзину
50 шт. 0i за 1 шт. В корзину
100 шт. 0i за 1 шт. В корзину
Опт Запросить цену
Температура эксплуатации V макс. P макс. Материал
направляющее кольцо
-50°C...+100°C 4 м/с 250 bar POM-полиацеталь
-250°C...+260°C 4 м/с 30 bar Flon1-фторопласт (Ф4)
-250°C...+260°C 4 м/с 30 bar Flon2-фторопласт (Ф4КС2)
-250°C...+260°C 4 м/с 30 bar Flon5-фторопласт (Ф4С15М5)

Для стабильных условий эксплуатации характеристики должны быть в средних пределах. Рекомендуем не доводить все показания до максимума одновременно. Максимальная скорость скольжения возможна только при наличии достаточного количества масляной плёнки.

Параметры монтажной полости и рекомендации

ØD H9 Ød h10 Ød1 h8 L +0,2 L1 +0,2

≥ 20 ... < 50

D - 10

D - 3

6,5

4

≥ 50 ... < 80

D - 15

D - 4

8

4

≥ 80 ... < 150

D - 20

D - 5

10,5

5,5

≥ 150 ... ≤ 400

D - 25

D - 6

13,4

7

> 400 ... ≤ 750

D - 30

D - 8

14,2

7

> 750

D - 40

D - 8

15

7

* - экструзионный зазор применительно для температуры до +70°С, при более высокой температуре размер s необходимо уменьшить.
