Направляющее кольцо F05 — Т-образное направляющее кольцо поршня, ставится в ступенчатую канавку. Изготавливается из POM, фторопласта (Ф4, Ф4КС2, Ф4С15М5) или полиамида PA6, с разрезом и без. Кольцо из POM выдерживает удельную нагрузку до 25 Н/мм², скорость до 4 м/с, от −60 до +100 °C; фторопластовое — до +260 °C при 3 Н/мм².
Изготавливаем F05 под заказ для цилиндров диаметром от 28 до 200 мм.
Технические характеристики F05
Рабочие режимы F05 по материалам исполнения
|
Материал
|
Температура
|
Удельная нагрузка, макс.
|
Скорость, макс.
|
|
POM — полиацеталь
|
−60…+100 °C
|
25 Н/мм² (250 бар)
|
4 м/с
|
|
Flon1 — фторопласт Ф4
|
−250…+260 °C
|
3 Н/мм² (30 бар)
|
4 м/с
|
|
Flon2 — фторопласт Ф4КС2
|
−250…+260 °C
|
3 Н/мм² (30 бар)
|
4 м/с
|
|
Flon5 — фторопласт Ф4С15М5
|
−250…+260 °C
|
3 Н/мм² (30 бар)
|
4 м/с
|
Удельная нагрузка — допустимая нагрузка на единицу площади опорной поверхности направляющего кольца, в Н/мм² (1 Н/мм² = 10 бар). Это не давление рабочей жидкости в цилиндре. Предельные значения нагрузки, скорости и температуры не следует использовать одновременно — для стабильной работы держите параметры в средних пределах.
Конструкция и исполнение F05
|
Тип
|
Направляющее кольцо поршня, Т-образное
|
|
Исполнение
|
С разрезом и без
|
|
Материалы
|
POM (полиацеталь), Flon1 (Ф4), Flon2 (Ф4КС2), Flon5 (Ф4С15М5), PA6 (полиамид)
|
|
Канавка
|
Ступенчатая: диаметры d и d1, ширины L и L1
|
|
Размеры
|
Цилиндр ØD от 28 до 200 мм, изготовление под заказ
|
Т-образный профиль поршневого кольца

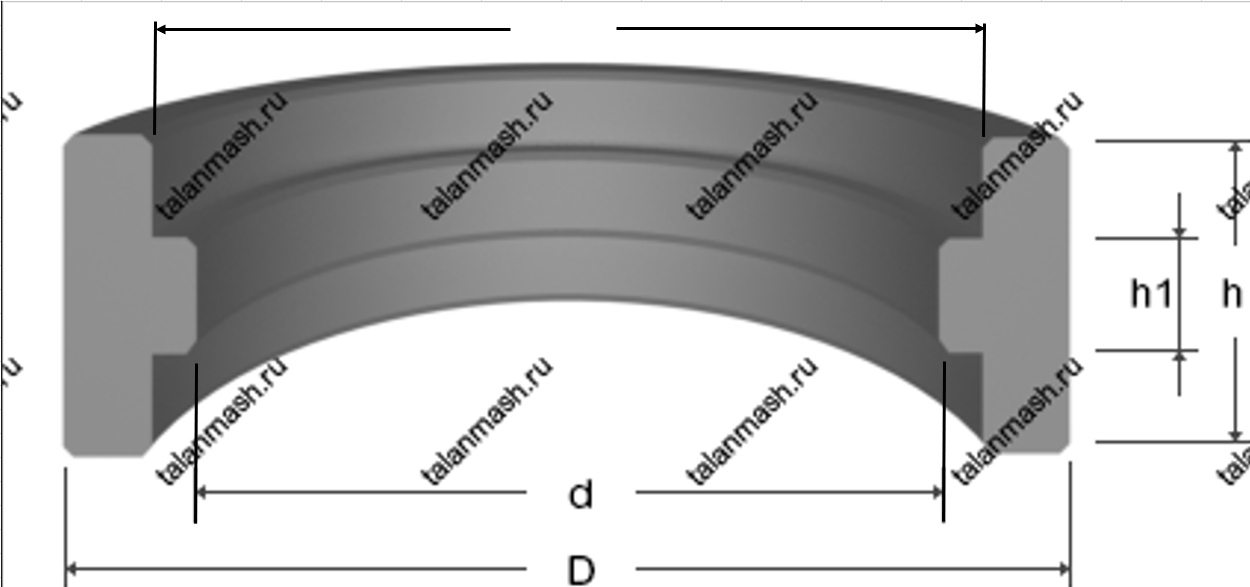

F05 центрирует поршень в цилиндре. Сечение кольца — в форме буквы «Т», поэтому канавка на поршне ступенчатая: у неё два диаметра (d и d1) и две ширины (L и L1). Размеры канавки на сайте заданы для пяти диапазонов диаметра цилиндра — от 28 до 200 мм.
Для штока выпускается Т-образное кольцо F06. Другие формы сечения — плоские F01 и F02, Г-образные F03 и F04, П-образные F07 и F08.
Материалы исполнения
Направляющее кольцо
POM — полиацеталь: твёрдость 86 Шор D, модуль упругости 2600 МПа, коэффициент трения 0,25, рабочая температура от −45 до +100 °C. Стоек к маслам, топливу, слабым кислотам и щелочам. Flon1 — фторопласт Ф4 (PTFE без наполнителя): самый низкий коэффициент трения (0,04), высокая химическая стойкость, диапазон материала от −200 до +260 °C. Flon2 — фторопласт Ф4КС2 с 2 % синего кобальта: повышенная износостойкость по сравнению с чистым Ф4, коэффициент трения 0,16. Flon5 — фторопласт Ф4С15М5 со стекловолокном и дисульфидом молибдена: повышенная прочность и стойкость к экструзии; применение в воде ограничено.
PA6 — полиамид коричневого цвета: твёрдость 78 Шор D, модуль упругости 1900 МПа, рабочая температура от −40 до +100 °C (кратковременно до +150 °C). Стоек к топливу, маслам, органическим растворителям, слабым кислотам и щелочам. PA6 есть в калькуляторе F05, но строки режимов для него на сайте нет — режимы согласовываются при заказе.
Обратите внимание: в таблице режимов для POM указан нижний предел −60 °C, для фторопластов — −250 °C, а в таблице материалов сайта — −45 °C и −200 °C. Точное значение для вашего узла уточняйте при заказе.
Где применяется F05
- Поршни гидроцилиндров диаметром 28–200 мм — в паре с поршневыми манжетами.
- Узлы с высокой нагрузкой на направляющие — POM до 25 Н/мм².
- Высокотемпературные узлы — фторопласт до +260 °C при удельной нагрузке до 3 Н/мм².
Монтажная полость
Цилиндр выполняется по допуску ØD H9, канавка — по Ød h10 и Ød1 h8, ширины L и L1 — с допуском +0,2 мм. Для цилиндров от 28 до 36 мм: d = D − 6 мм, d1 = D − 2,8 мм, d2 = D − 0,35 мм, L = 8,5 мм, L1 = 3 мм; от 150 до 200 мм: d = D − 16 мм, d1 = D − 7,1 мм, d2 = D − 0,7 мм, L = 20,3 мм, L1 = 8 мм. Полная таблица приведена ниже.
Вопросы и ответы
Какую нагрузку выдерживает F05?
Удельная нагрузка на F05 из POM — до 25 Н/мм² (250 бар), из фторопласта — до 3 Н/мм² (30 бар). Скорость — до 4 м/с.
Чем F05 отличается от F06?
Профиль одинаковый, Т-образный. F05 ставится на поршень (цилиндр по ØD H9, от 28 до 200 мм), F06 — в корпус по штоку (шток по Ød f8, от 5 до 200 мм).
Для каких диаметров цилиндра есть размеры канавки?
Таблица на сайте охватывает цилиндры от 28 до 200 мм в пяти диапазонах.
Можно ли заказать F05 нестандартного размера?
Да. Введите размеры монтажной полости (D, d, h) или размеры самого уплотнения в калькулятор на этой странице — он рассчитает цену. Можно также прислать чертёж или образец.
F05 изготавливается под заказ производителем — ООО «Таланмаш» — по размерам вашей монтажной полости. Для постоянных покупателей, оптовиков и дилеров действуют скидки.
